Agregar medidas a un plano

También disponible en

Objetivo

Agregar medidas a un plano en la herramienta Planos.

Cosas para considerar

Pasos

  1. Navegue hasta la herramienta Planos del proyecto.
  2. Haga clic en Abrir en el plano al que desea agregar medidas.
  3. Haga clic en Anotaciones para abrir la barra de herramientas de anotaciones.
  4. Si aún no ha calibrado el plano, consulte Calibrar un plano a continuación.
  5. Haga clic para ver los pasos de las siguientes medidas que se pueden calcular:

Calibrar un plano

La primera vez que agregue medidas a un plano, deberá calibrar el plano con la herramienta de anotaciones CalibrarAnotar un plano.

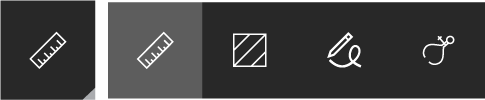

  1. Haga clic en Distancia en la barra de herramientas de anotaciones para revelar las opciones de marcado de medición.



  2. Haga clic en Calibrar.
  3. Busque una ubicación en el plano cuya medida conozca (p. ej., longitud de una pared).
  4. Haga clic y arrastre la calibración de un extremo de la longitud al otro.
  5. Ingrese la longitud en pies y pulgadas, o metros.
    Nota: Solo se pueden ingresar números enteros en estos campos.
  6. Haga clic en Listo.
    Nota: Si alguna vez elimina esta calibración, se mantendrán todas las anotaciones de medición. Sin embargo, se volverán a calcular cuando ingrese una nueva calibración.
  7. Opcional: si desea recalibrar el plano:
    • Haga clic en la anotación de calibración original y haga clic en Recalibrar. Siga los pasos 5 y 6 anteriores.

Medir un área

  1. En la barra de herramientas de anotaciones, haga clic en Área.
    Nota: Si no ve Área en la barra de herramientas, haga clic en Distancia, Mano alzada o Calibrar para revelar todas las opciones de anotaciones de medición.
  2. Haga clic y arrastre la figura del rectángulo sobre el área que desea medir.
    Nota: El área se calcula automáticamente y la medida aparecerá en la figura.
  3. Opcional: haga clic y arrastre una esquina de la figura para cambiar su tamaño, o haga clic y arrastre el centro de la figura para reposicionarla.

Medir una distancia

  1. En la barra de herramientas de anotaciones, haga clic en Distancia.
    Nota: Si no ve Distancia en la barra de herramientas, haga clic en Área, Mano alzada o Calibrar para revelar todas las opciones de anotaciones de medición.
  2. Haga clic y arrastre la regla de un extremo de una longitud al otro para medir la distancia.
    Nota: La distancia se calcula automáticamente y la medida permanecerá listada en la línea.
  3. Opcional: haga clic y arrastre una esquina de la figura para cambiar su tamaño, o haga clic y arrastre el centro de la figura para reposicionarla.

Medida a mano alzada

  1. Haga clic en la herramienta A mano alzada.
  2. Nota: Si no ve A mano alzada en la barra de herramientas, haga clic en Distancia, Área o Calibrar para revelar todas las opciones de anotaciones de medición.
  3. Trace la figura que desea medir.
    Nota: La distancia se calcula automáticamente y la medida permanecerá listada en la figura o línea.
