Objetivo

Cargar revisiones de planos existentes en la herramienta Planos de un proyecto en Procore.

Fondo

Si ya ha cargado planos a un proyecto en Procore y necesita cargar revisiones, las cargará de la misma manera en que normalmente cargaría planos a la herramienta Planos. Cuando cargue revisiones de planos a un proyecto, Procore reconocerá el número de plano como un duplicado de uno que ya ha cargado y lo marcará como una revisión del plano ya existente. La revisión del plano aparecerá automáticamente en el Historial de revisiones del plano ya existente.

Aspectos a tener en cuenta

  • Permisos de usuario requeridos:
  • Información adicional:
    • Los planos deben cargarse en el formato de archivo PDF. El archivo PDF debe ser la versión 1.6 o posterior.
    • Puede cargar un plano con el mismo número de revisión o letra siempre que uno de los siguientes campos sea único: Nombre del juego, Fecha del plano o Fecha de recepción. Consulte ¿Puedo cargar planos con la misma revisión?
    • Las anotaciones agregadas a la capa Privada o Personal y publicada de una revisión de plano anterior se conservarán y heredarán en las revisiones de plano nuevas. Si agrega anotaciones a la revisión anterior después de cargar una revisión más reciente, no se agregarán a la revisión nueva.
    • Los croquis no se transferirán a una nueva revisión al cargarlos.
    • Los correos electrónicos de notificación se envían una vez que se ha completado el procesamiento de la carga. Consulte ¿Quién recibe una notificación de actualizaciones en la herramienta Planos?
    • Si la carga de su plano falla, podría deberse a que un archivo esté encriptado, protegido con contraseña o dañado. Consulte ¿Por qué fallan las cargas de mis planos?

Video



Pasos

  1. Navegue hasta la herramienta Planos del proyecto.
     Nota:
    Un asterisco (*) denota un campo obligatorio.
  2. Haga clic en Cargar planos.
    Esto abre el mensaje Cargar planos.
  3. Haga clic en Adjuntar archivos.
     Sugerencia
    Para obtener los mejores resultados, formatee sus planos para OCR. Consulte ¿Cómo puedo mejorar la precisión de OCR en mis planos?
  4. En el mensaje Adjuntar archivos, haga clic en Cargar archivos.
  5. Seleccione los archivos para cargar desde su computadora o red.
  6. Una vez cargado, haga clic en Adjuntar.
    El sistema vuelve al mensaje Cargar planos.
  7. En el mensaje Cargar planos, haga clic en el menú desplegable Seleccionar o Crear juego en Juego de planos.
  8. Elija una de estas opciones:

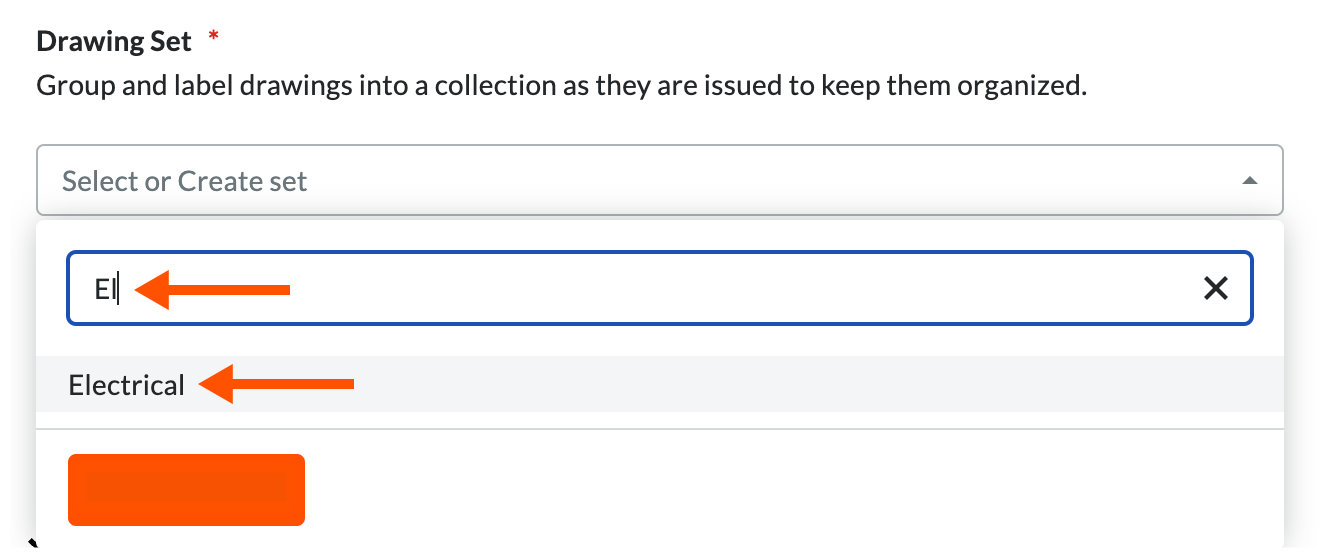

    Seleccione un juego de planos
    Para agregar el plano a un juego existente: comience a escribir el nombre del juego. Procore muestra cualquier conjunto que coincida con su entrada y puede resaltar la coincidencia para seleccionarla.

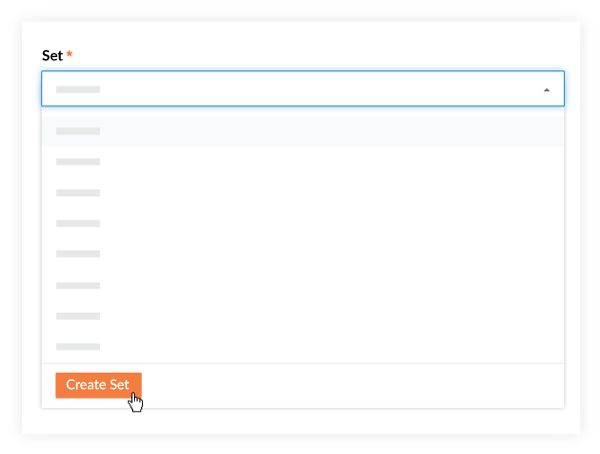

    Crear un juego de planos
    Para agregar el plano a un nuevo juego: escriba un nombre de juego y haga clic en Crear juego [Nombre de juego].


  9. Complete estos campos:
    • Fecha de juego: la fecha en que el arquitecto envió la juego de planos.
      • Si se agrega a un conjunto existente, Procore completa este campo automáticamente.
      • Si crea un nuevo juego, haga clic en el campo para seleccionar una fecha del calendario.
    • Fecha de plano predeterminada: la fecha en que se crearon los planos. Esto aparece como la "Fecha del plano" en todos los planos del juego.
      • Haga clic en el campo para seleccionar una fecha del calendario.
    • Fecha de recepción predeterminada: la fecha en que un plano fue recibido o emitido por el creador de los planos (es decir, el equipo de diseño).
      • Haga clic en el campo para seleccionar una fecha del calendario.
    • Opciones avanzadas: haga clic en el icono de la flecha caret-icon.png junto a Opciones avanzadas para mostrar las siguientes opciones.


      • Revisión predeterminada: Si su conjunto tiene un número o letra predeterminado de revisión de plano, introdúzelo aquí. La revisión predeterminada se establecerá como la "Revisión" para todos los planos de esta carga.
        Nota: Si no se especifica una revisión predeterminada, Procore utilizará el número de plano para determinar la revisión.
      • Número de plano. Contiene revisión: haga clic en el menú desplegable y seleccione la opción que se aplica a los planos. Si un número de plano contiene una revisión, el número de plano se separará en el primer decimal o subrayado en el Número de plano. y la Revisión. Por ejemplo, un plano con 'A203.01' mostraría "A203" como el n.º del plano y "01" como revisión.
        Nota: Consulte "Obtener de Nombre del archivo" a continuación para obtener pautas sobre los nombres de archivo si utiliza ambas configuraciones.
        • Sin rev en el número de plano: seleccione si los planos no incluyen revisiones en los números de plano.
        • Rev es después del primer decimal: seleccione si los planos contienen revisiones después del primer decimal de un número de plano (ejemplo: A203.01).
        • La revisión es después del primer subrayado: seleccione si los planos contienen revisiones después del primer subrayado de un número de plano (ejemplo: A203_01).
        • La revisión es después del último subrayado: seleccione si los planos contienen revisiones después del último guión de un número de plano (ejemplo: A203__EE__01)
      • Número de plano:
        • Obtener del nombre de archivo: marque la casilla de verificación si desea que Procore extraiga el número y el título de un plano individual basado en el nombre del archivo. Esto evitará OCR y dará como resultado una mayor precisión en el nombre de sus planos.
          ¡Importante! Si está utilizando la configuración "Número de plano. Contiene revisión" anterior, los nombres de archivo de plano deben coincidir con los siguientes formatos:
          • Para "No hay revisión en el número de plano": Number_Title.pdf
            Nota: Si no hay un guión bajo entre el número de plano y el título, se ingresará todo el nombre del archivo para el número de plano.
          • Para "La revisión es después del primer subrayado": Number_RevNumber_Title.pdf
          • Para "Rev es después del primer decimal": Number.RevNumber_Title.pdf
      • Idioma del plano: la OCR de Procore puede escanear planos en inglés, francés, alemán y español. El idioma de sus planos se selecciona automáticamente según la configuración regional del proyecto o compañía, pero puede seleccionar otro idioma en el menú desplegable si es necesario. Consulte ¿Puedo cambiar el idioma para el que Procore escanea mis planos?
  10. Cuando esté listo para cargar los planos, haga clic en Proceso.
    Nota: Se muestra un indicador de progreso en la panel lateral y recibirá un correo electrónico de notificación cuando se complete la carga. Una vez que la carga haya terminado de procesarse, puede hacer clic aquí para hacer clic en Hacer clic aquí para revisar para revisar los planos. review-drawing-files.png

Nota:

  • Si los números de plano son los mismos, el OCR de Procore reconocerá automáticamente los campos Número de plano, Título y Disciplina.
  • Si el plano tiene el mismo número que otro plano en la misma área, Procore completará automáticamente el resto de la información, incluyendo el siguiente número de revisión (en secuencia con la última revisión cargada con ese número).
